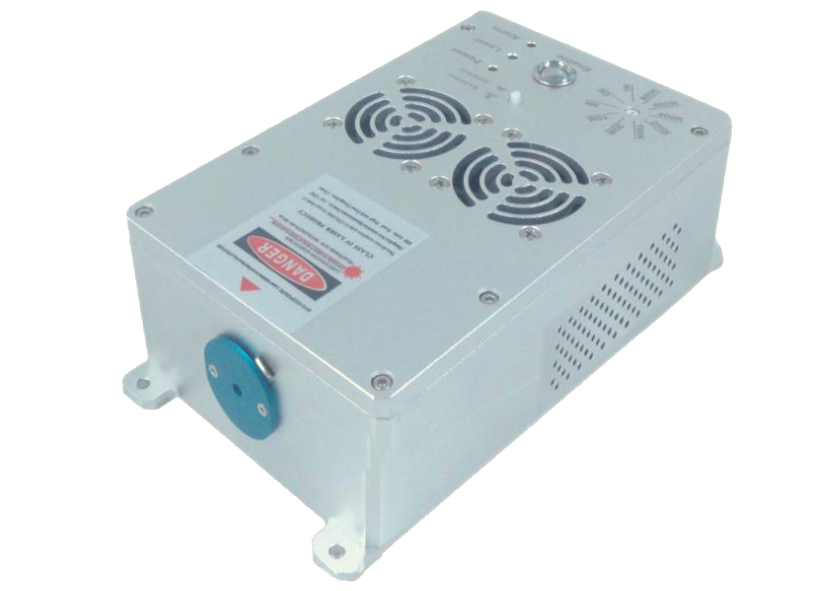

MDL-PS-450
Das Model erzeugt Pikosekundenpulse bei 450 nm Wellenlänge. Die Elektronik ist im Lasergehäuse integriert und erlaubt es Repetitionsraten von 100 kHz bis zu 80 MHz zu erzeugen. Triggerausgangssignal für Synchronisierungszwecke und schnelle An/Aus Multiplexing-Option sind verfügbar. Geeignet für Fluoreszenzanregung, zeitaufgelöste Spektronetrie, hochempfindliche Absorptionsspektroskopie, etc.
Wellenlänge: 450 ± 5nm
Ausgangsleistung: 1 ~ 60 mW (Peak power)
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Pulsdauer: 100 ~ 1000 ps (einstellbar)
Mode: ~ TEM00
Strahldurchmesser: ~ 1,2 mm (1/e²)
Strahldivergenz: ~ 1,0 mrad (voller Winkel)
Triggerfrequenz: 100 kHz - 20 MHz (intern), 20 MHz ~ 80 MHz
Strahlhöhe: 26,5 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12V; 4A
Garantie: 1 Jahr
MDL-NS-450
Eines der wichtigsten Merkmale der MDL-NS-Serie ist ihre hervorragende Materialabtragsfähigkeit. Die Laser finden ihre Anwendung in der Materialbearbeitung, Markierung. Anwendungsgebiete sind Solarenergie, Herstellung von medizinischen Geräten, usw.
Wellenlänge: 450 ± 5nm
Ausgangsleistung: 1, 10, ..., 80 mW (CW)
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Pulsdauer: 10 ns, 20 ns,..., 10 ms
Mode: ~ TEM00
Amplitudenrauschen: < 1% (rms, CW)
M²: < 1,2
Strahldurchmesser: ~ 1,2 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Triggerfrequenz: 1 Hz - 50 MHz
Anstiegszeit: < 3 ns
Abfallzeit: < 3 ns
Modulationstiefe: > 1000000:1
Strahlhöhe: 19 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

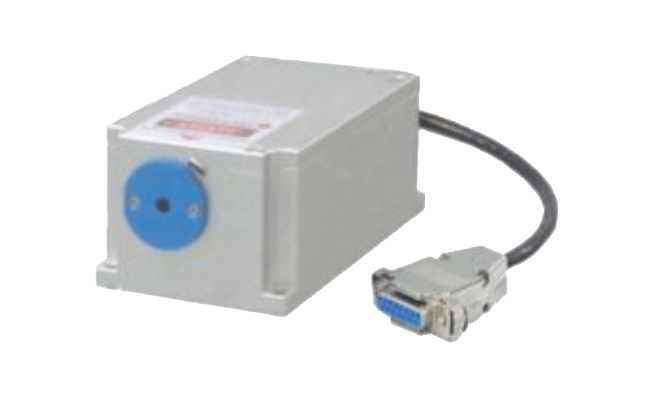

MDL-C-450 / MDL-E-450
Diodenlaser bei 450 nm. Das Model zeichnet sich durch hohe Koherenzlänge bzw. schmale Linienbreite, Wellenlängenstabilität, lange Lebenszeit und einfache Bedienbarkeit aus.
Anwendungsgebiete: Holografie, Interferenz, Fluoreszenz, Lithografie, DNA-Sequenzierung, Raman-spektroskopie, LIDAR, usw.
Wellenlänge: 450 ± 1 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 30 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: ~ TEM00
Koherenzlänge*: > 1 m
Linienbreite**: < 0,06 nm (< 0,03 nm)
Strahldurchmesser: ~ 1,3 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 30 mm
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MDL-C-450
** Nur beim Model MDL-E-450
TUN-448~452
Das Model TUN-448~452 ist ein high-end Laser, der sich im Bereich 448 nm ~ 452 nm durchstimmen lässt. Zusätzlich zeichnet er sich durch hohe Stabilität und schmale Linie aus. Anwendungsgebiete sind: verschidenste wissenschaftliche Untersuchungen, Holografie, Raman, Atomuhr
Wellenlänge: 448 nm ~ 452 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 10 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: ~ TEM00
Linienbreite**: < 0,1 nm
Strahldurchmesser: ~ 3,0 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1 (> 100:1 optional) (± 5°, horizontal )
Strahlhöhe: 45,5 mm
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 5 min
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
TEM-F-450
Das Model TEM-F-450 zeichnet sich durch seine excellente TEM00 - Mode, ultrakompaktes Design, Langlebigkeit, einfache Handhabung und Kosteneffiezienz aus. Anwendungsgebiete sind: Messtechnik, Kommunikation, Spectrumanalyse, etc.
Wellenlänge: 450 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 2, ..., 20 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: TEM00
Elliptizität: > 0,95
M²: < 1,1
Strahldurchmesser: ~ 1,0 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Strahlhöhe: 25 mm
Arbeitstemperatur: 25 +/-3 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: TTL oder Analog 1Hz-1kHz, 1kHz-10kHz, 10kHz-30kHz optional
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: für den Betrieb des Lasers ist eine geeignete Wärmesenke notwendig!

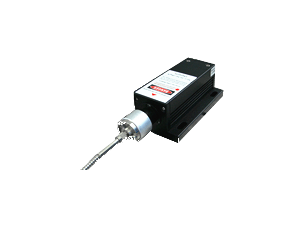

MDL-III-450-SM
Singlemode fasergekoppeltes Diodenlasermodul mit 450 nm Wellenlänge. Es ist ultrkompakt, preiswert hat hohe Lebensdauer und zeichnet sich durch einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: 1, 2, .., 50 mW (aus der Faser)
Fasertyp: SM oder PM
Faserkerndurchesser: 4 ~ 9 µm
Faserkopplung: FC/PC, FC/APS
Numerische Apertur: 0,12
Leistungsstabilität: < 0,5%, < 1%, <2%, <3% (rms, 4 Std.)
Faserlänge. 1 m oder nach Kundenwunsch
Mode: TEM00
M²: ~1,1
Elliptizität: > 0,95
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85~264 V
Modulation: 1 Hz - 1 kHz
1 kHz - 10 kHz
10 kHz - 30 kHz
30 kHz - 100 kHz
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-XS-445
Die Elektronik (Treiber und Kühlung) ist im Lasergehäuse integriert. Weitere Merkmale sind: kompaktheit, "Plug and Play" und international standartisierte Schnittstellen. Das Model ist eine ideale Lösung für ein breites Spektrum von Anwendungen, wie Biowissenschaften, Überwachung, Inspektion und Bildverarbeitung.
Wellenlänge: 450 ± 5nm
Operationsmodus: CW
Ausgangsleistung: 1, 10, ..., 80 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: ~ TEM00
Amplitudenrauschen: < 0,5%, < 1% (rms, 1Hz ~ 20MHz)
M²: < 1,2
Strahldurchmesser: ~ 1,2 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 19 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12V 4A
Modulation: DMOD (TTL) up to 1 MHz
AMOD (Analog) up to 100 kHz
DMOD + AMOD (TTL + Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: Für den Betrieb ist eine Wärmesenke erforderlich!
MLL-III-450L | MDL-III-450L
Rauscharmer Laser bei 450 nm, zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 450 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: >1, 10, ..., 80 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Near TEM00
M²: < 1,5 (< 1,2 optional)
Amplitudenrauschen*: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: ~ 3,5 mm (~1,2 optional) (1/e²)
Strahldivergenz: < 1 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlrichtungsstabilität: < 0,05 mrad
Strahlhöhe: 24,8 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz; 30 kHz - 100 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MLL-III-450L
MLL-III-450 | MDL-III-450
Rauscharmer Laser bei 445 nm, zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) > 80, 50, ..., 500 mW
b) > 500, 600, ..., 1000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Amplitudenrauschen*: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: a) < 2,5 x 5.2 mm (1/e²)
b) < 2 x 5 mm² (1/e²)
Strahldivergenz: a) < 2,1 x 1,6 mrad (voller Winkel)
b) < 2,5 x 0,2 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 24,8 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz; 30 kHz - 100 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MLL-III-450
MLL-F-450 | MDL-F-450 | F-450-HS (kompakt)
Blauer Diodenlaser bei 450 nm. Das Model ziechnet sich durch kompakte Bauweise, lange Lebensdauer, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a)* > 1, 100, .., 2000 mW
b) > 1000, 1100, ..., 2000 mW
c) > 2000, 2100, ..., 3500 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Amplitudenrauschen**: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: a) < 2,7 x 2,7 mm (1/e²)
b) < 2,7 x 2,7 mm (1/e²)
c) < 3,5 x 3,5 mm² (1/e²)
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Polarisationsgrad***: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 45 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz- 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model F-450-HS
** Nur beim Model MLL-F-450
MDL-SD-450
Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 3500, 3600, ..., 4000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: a) ~ 4,7 x 2,7 mm
b) < 2,7 x 2,7 mm
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Polarisation: a) horizontal / vertikal
b) horizontal + vertikal
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

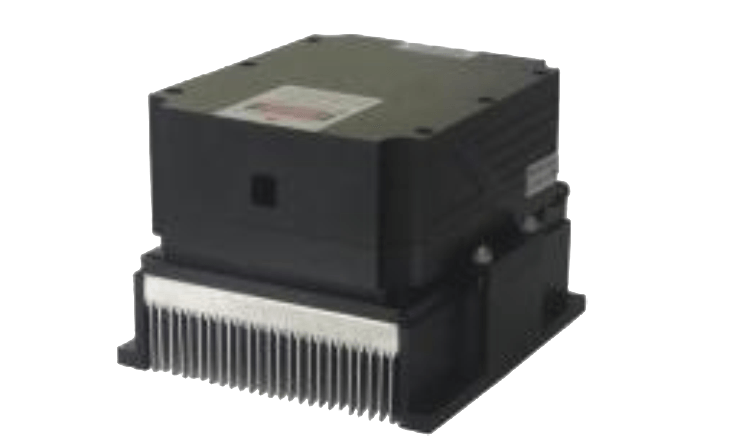

MDL-D-450
Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 4000, 5000, ..., 8000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 3,2 x 3,2 mm
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Stralhöhe: 68,2 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85~264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

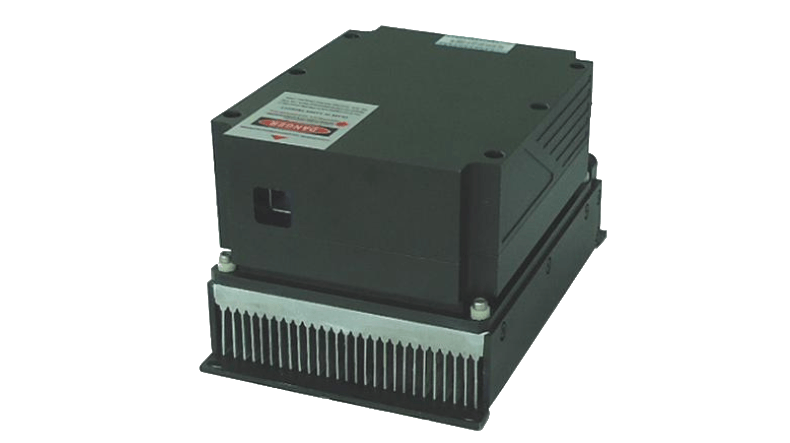

MDL-XD-450
Leistungsstarker Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5nm
Operationsmodus: CW
Ausgangsleistung: a) > 8000, 9000, ..., 16000 mW
b) > 16000, 17000, ..., 20000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: a) ~ 5,0 x 5,0 mm
b) ~ 7,5 x 5,0 mm
Strahldivergenz: a) < 2,4 x 2,0 mrad (voller Winkel)
b) < 2,0 x 4,0 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

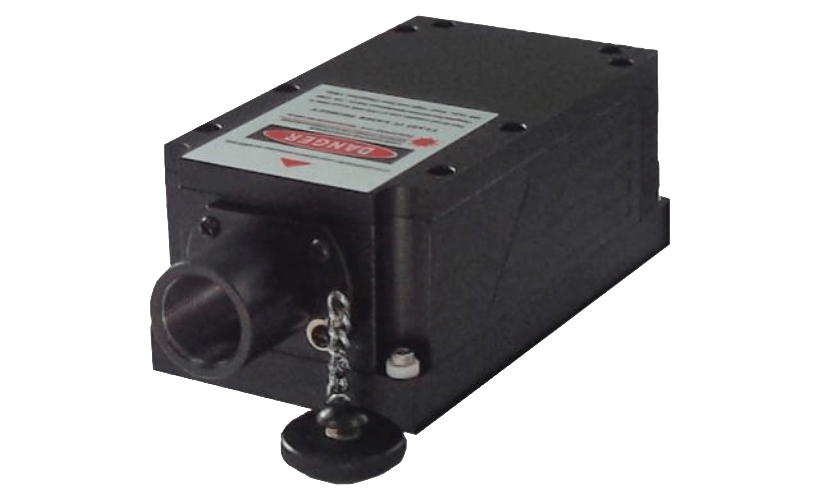

F-450-HS-OEM
Blauer Diodenlaser mit 447 nm Wellenlänge. Das Model ziechnet sich durch kompakte Bauweise, lange Lebensdauer, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) 1, 100, .., 2000 mW
b) > 2000, 2500, ..., 3500 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Strahldurchmesser: a) < 2,7 x 2,7 mm (1/e²)
b) < 3,5 x 3,5 mm² (1/e²)
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Strahlhöhe: 25 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 8 V; 7 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz (TTL oder Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

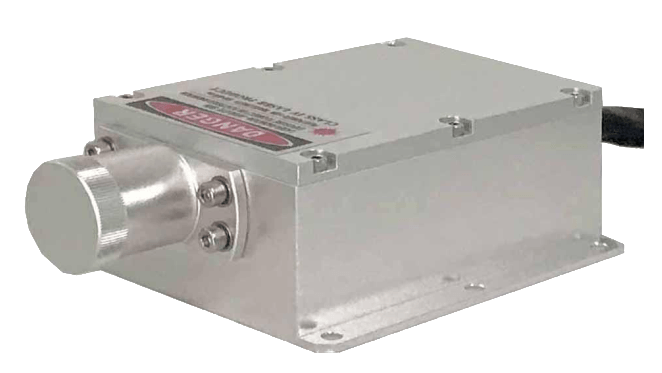

OEM-I-450 | OEM DH-450
Äußerst kompakter OEM Diodenlaser mit hoher Leistung. Der Laser kann für verschiedenste Anwendungen sowohl in Industrie-, als auch in der medizinischen oder wissenschaaftlichen Bereichen eingesetzt werden. Das Modul ist optimal für Integration in bereits vorhandene oder neu entworfene Systeme geeignet.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: max. 30 W (aus der Faser)
Amplitudenrauschen**: < 0,5% (rms, 20Hz ~ 20MHz)
Leistungsstabilität*: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Faserkerndurchmesser: >/= 200µm
Fasertyp: FC oder SMA905
Faserlänge: 1m, 2m, ...
Schnittschtelle**: RS232 oder USB
Arbeitstemperatur: 10 ~ 35 °C
+25°C +/- 3°C*
+10°C ~ 35 °C***
Aufwärmzeit: < 5 min
Stromversorgung: DC 3~12V 6A**
AC 90-264V**
Temperatur der Wärmesenke**:
+15°C ~ 30°C (max. 40°C)
Überhitzungsschutz**: vorhanden
Lagertemperatur: -10°C ~ +50°C
Modulation: bis zu 100 kHz via TTL (oder analog*)
Garantie: 1 Jahr
Treiber*: vorhanden
Zubehör (Optional): Wärmesenke, Netzgerät
* Nur Modell OEM-DH-450
** Nur Modell OEM-I-450
*** Nur Modell OEM-DH-450 mit Wasserkühlung

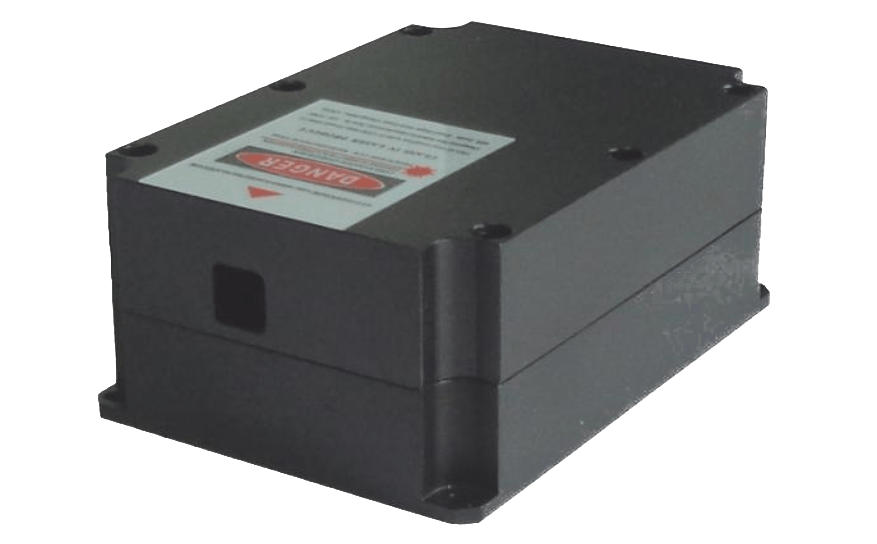

MDL-SD-450-OEM
Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 3500, 3600, ..., 4000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: a) horizontal/vertikal
b) horizontal + vertikal
Strahldurchmesser: a) ~ 4,7 x 2,7 mm
b) ~ 2,7 x 2,7 mm
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Stralhöhe: 28,5 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-D-450-OEM
Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) > 4000, 5000, 6000 mW
b) > 6000, 7000, 8000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: horizontal + vertikal
Strahldurchmesser: ~ 3,2 x 3,2 mm (1/e²)
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Stralhöhe: 35 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-XD-450-OEM
Diodenlaser bei 450 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 450 ± 5nm
Operationsmodus: CW
Ausgangsleistung: a) > 8000, 9000, ..., 16000 mW
b) > 16000, 17000, ..., 20000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: a) ~ 5,0 x 5,0 mm
b) ~ 7,5 x 5,0 mm
Strahldivergenz: a) < 2,4 x 2,0 mrad (voller Winkel)
b) < 2,0 x 4,0 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 25 ± 3 °C
Stralhöhe: 35 mm
Aufwärmzeit: < 5 min
Stromversorgung: DC 12 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

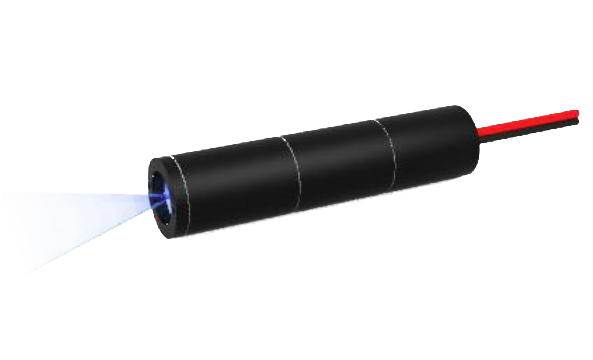

PGL-L-450
Diodenlaser der PGL-L Serie mit industriekonformem Design lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienintensitätsverteilung ist gleichmäßig und die Geradlinigkeit ist sehr hoch.
Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus. Das Modul kann mit interner oder externer Elektronik geliefert werden.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 50 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Modulation: bis zu 30 kHz (TTL 2,2V - 7V oder analog DC 0-5 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 6 V (intern) oder DC 5-12 V (extern)
Wärmeentwicklung: < 1 W
Gewicht: 15 g (mit externer Elektronik)
20 g (mit interner Elektronik)
Länge: 52 mm
Durchmesser: 12 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
PGL-L1-450
Diodenlaser der PGL-L1 Serie mit industriekonformem Design und stabiler Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 50 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 6 V
Wärmeentwicklung: < 1 W
Gewicht: 40 g
Länge: 60 mm
Durchmesser: 18 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

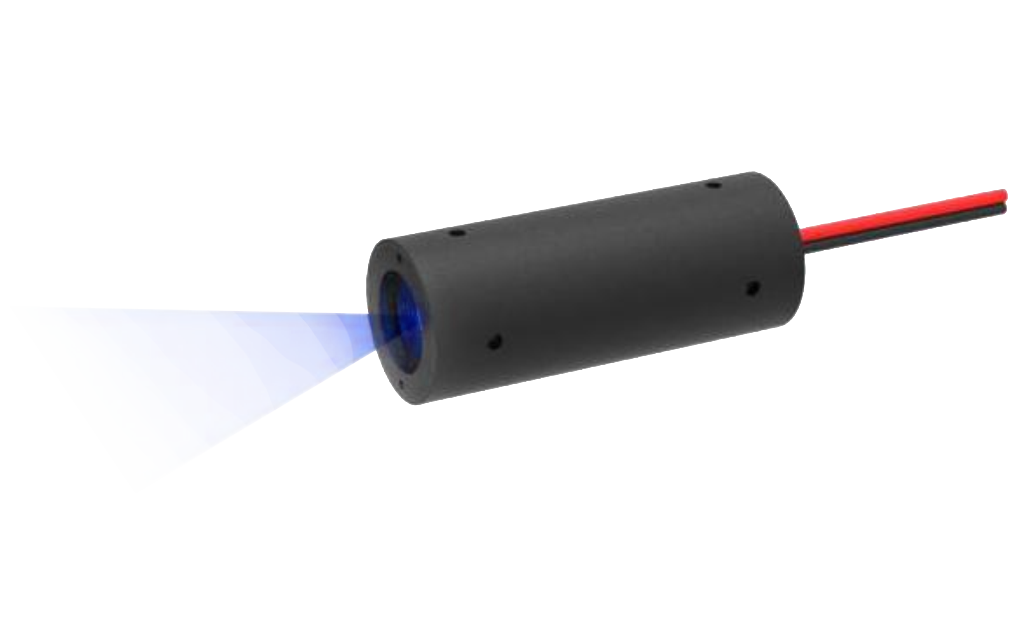

PGL-LZ-450
Diodenlaser der PGL-LZ Serie wird mit einer OEM 5-12V Elekronik gesteuert. Excellent kollimierter Strahl. Gleichemäßige Leistungsverteilung entlang der Linie, hohes maß an Leistungsstabilität und Liniengeradheit zeichnen den Laser aus.
Diodenlaser der Serie PGL-LZ mit industrietauglichem Design und stabiler Leistung lassen sich leicht in bestehende oder neue Konstruktionen integrieren. Typische Anwendungsgebiete sind: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 50 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Liniendivergenz*: < 10 mrad
Modulation: bis zu 30 kHz (TTL 2,2V - 7V oder optional analog DC 0-5 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 5 - 12 V
Wärmeentwicklung: < 1 W
Gewicht 1: 30 g (bis 100mW)
Gewicht 2: 37 g (bis 180mW)
Länge 1: 40 mm (bis 100mW)
Länge 2: 42 mm (bis 100mW)
Durchmesser 1: 16 mm (bis 100 mW)
Durchmesser 2: 20 mm (bis 100 mW)
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
* Wird die Linienausrichtung um 180° gedreht, so bleibt die Liniendicke konstant.
PGL-LF-450
Diodenlaser der PGL-LF Serie mit industriekonformem Design und stabiler Leistung lassen sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienbreite kann manuell angepasst werden.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 50 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Stromversorgung: DC 6 V
Wärmeentwicklung: < 1 W
Gewicht: 35 g
Länge: 80 mm
Durchmesser: 16 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

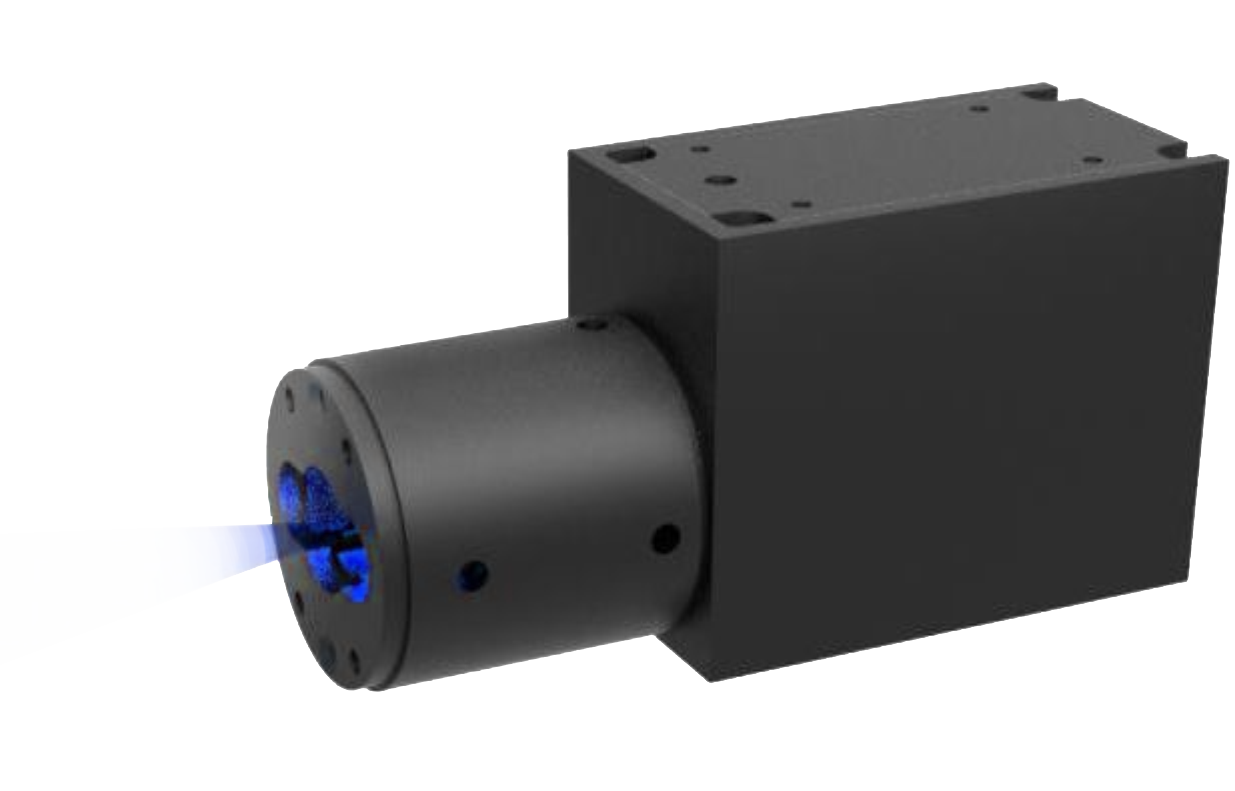

PGL-FS-450 | PGL-FS1-450
Diodenlaser der PGL-FS bzw PGL-FS1 Serie mit industriekonformem Design und stabiler Leistung verfügen über einen bereits integrierten aktiven Luftkühler und können somit ohne Kontakt zu einer Wärmesenke verbaut werden. Das Model lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren, zudem verfügt das Modul über eine serielle DB9 Verbindung. Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 50 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Arbeitstemperatur: -10 ~ +35 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Stromversorgung: AC 85 - 264 V
DC 5 - 12 V *
Gewicht: 192 g
150 g *
Länge: 102 mm
Durchmesser: 26 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
*Nur Modell PGL-FS1-450
MDL-SL-450 / MDL-L-450
Diodenlaser der MDL-SL Serie werden mittels einer externe OEM 5V Elekronik gesteuert. Bei der MDL-L Serie ist eine 5-30V Elektronik integriert. Einfache Integrität, hohe Zuverlässigkeit, variable Fokussierung und guter Schutz gegen Umwelteinflüsse zeichnen den Laser aus.
MDL-SL/L Serie mit industriekonformem Design und stabiler Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienbreite kann manuell angepasst werden.
Typische Anwendungen: 3D Messungen, Objektvermessung, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 80 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 80%
Geradlinnigkeit: < 0,5%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Stromversorgung: DC 5 - 30 V (MDL-SL)
DC 5 V (MDL-L)
Stromstärke (max): 300 mA
Modulation: bis zu 10 kHz (TTL oder analog für Leistungsanpassung)
Wärmeentwicklung: < 1 W
Länge: 67 mm (MDL-SL)
109 mm (MDL-L)
Durchmesser: 19 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
MDL-Z-450
Linienlaser der MDL-Z-Serie zeichnen sich durch gleichmäßige Leistungsverteilung und scharfe Linie aus. Gegen Umwelteinflüsse ist das Modul nach dem IP67 Standart geschützt. Die Modulation mittels TTL Signale lässt sich bis zu einer Frequenz von 100kHz realisieren.
MDL-Z Serie mit ihrer stabilen Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Typische Anwendungen: 2D/3D Messungen, Objektvermessung, medizinische Behandlungen, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 80 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 85%
Geradlinnigkeit: < 0,1%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Spannungsversorgung: DC 5-30 V (Umpolschutz)
Stromstärke (max): 300 mA
Modulation: bis zu 100 kHz TTL
bis zu 30 kHz analog zwecks Leistungsregulierung
Wärmeentwicklung: < 1 W
Schutzklasse: IP67 (Staub und Wasser)
Länge: 147 mm
Durchmesser: 22 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
PGL-LH-450
Hochleistungsdiodenlaser der PGL-L Serie mit industriekonformen Design lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienintensitätsverteilung ist gleichmäßig. Die Geradlinigkeit ist sehr hoch.
Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus. Das Modul kann mit interner oder externer Elektronik geliefert werden.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 100 - 1000 mW
Linienbreite: < 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Modulation: bis zu 30 kHz (TTL 2,2V - 7V oder analog DC 0-5 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 6 V bzw. 7 V (intern) oder AC 85-264 V mittels Adapter
Wärmeentwicklung: < 1 W
Gewicht: 113 g
Länge: 60 mm
Durchmesser: 20 mm
Material: Kupfer
Geschätzte Arbeitszeit: 10.000 Std.

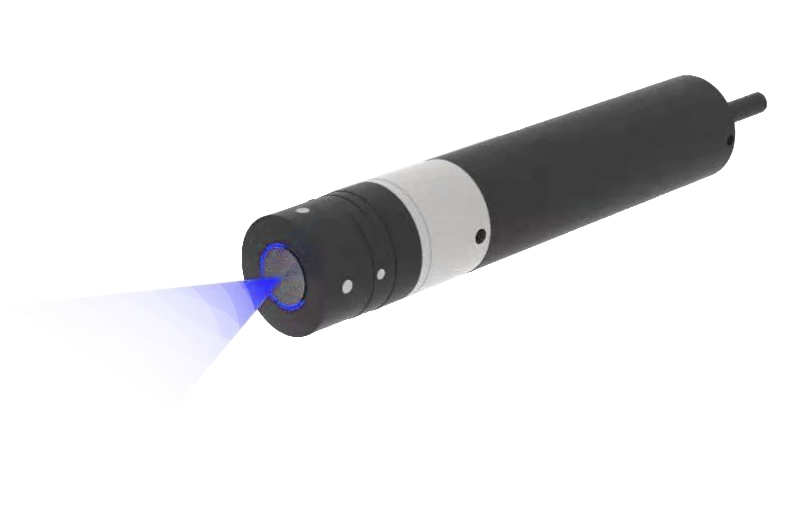

MDL-XL-450
Diodenlaser der MDL-XL Serie wird durch eine integrierte Elektronik gesteuert. Einfache Integrität, hohe Zuverlässigkeit, variable Fokussierung und guter Schutz gegen Umweleinflüsse zeichnen den laser aus. Mit Hilfe eines TTL-Signals lässt sich beispielsweise die an/aus-Zeit des Laser mit einer externen Quelle synchronisieren.
MDL-XL Serie mit ihrer stabilen Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Typische Anwendungen: 3D Messungen, Objektvermessung, Eisenbahnschieneninspektion, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 3 W
Leistungsstabilität: < 1% (8 Stunden)
Linienbreite: ~ 0,2 mm (@ 0,4m, einstellbar)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 80%
Geradlinnigkeit: < 0,5%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +50 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Spannungsversorgung: DC 5/12/24 V
Modulation: bis zu 10 kHz (TTL oder analog für Leistungsanpassung)
Wärmeentwicklung: 1 ~ 5 W
Länge: 101 mm
Durchmesser: 19 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

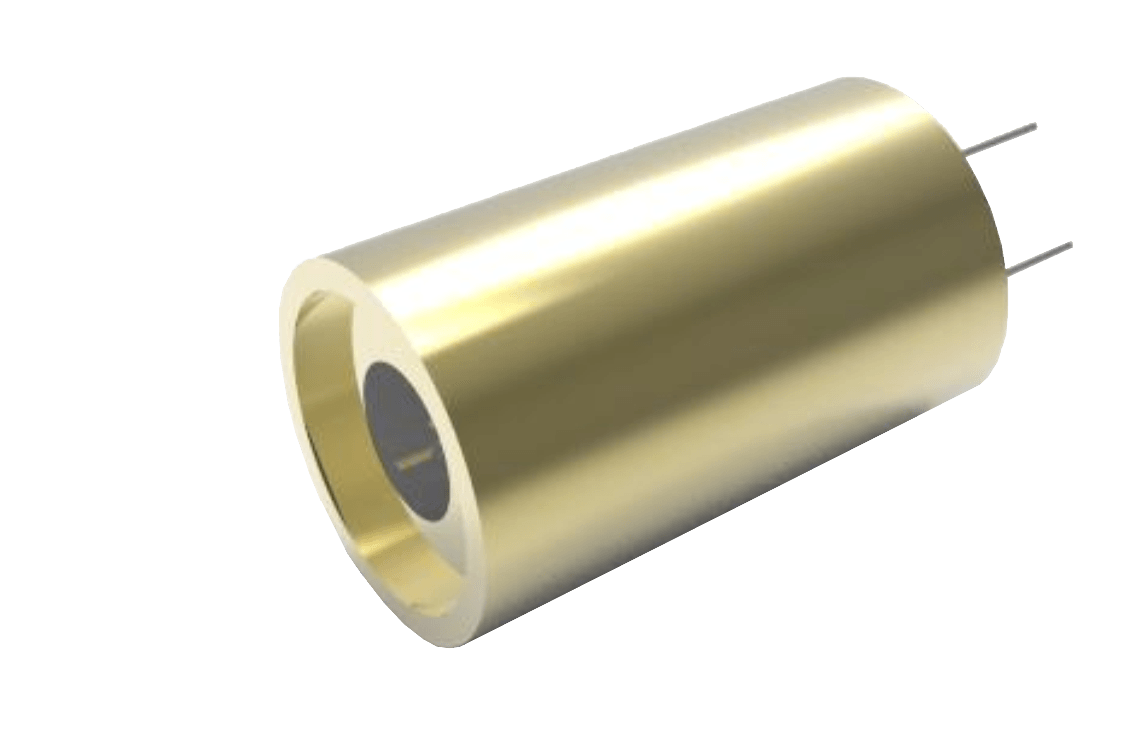

PGL-D8-450 | PGL-D12-450
PGL-Dxx-xxx Laser zeichnen sich durch ihre ultra kompakte Bauweise, großen Betriebstemperaturbereich (kein TEC), hohe Zuverlässigkeit und geringe Anschaffungskosten aus. Anwendungsgebiete: Ausrichtung, Vermessung, Belichtung, usw.
Wellenlänge: 450 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: < 1, 10, ..., 30 mW
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Arbeitstemperatur: 15 ~ 30 °C
Stromversorgung: DC 6 V PCB
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate
Gehäusedurchmesser: 8 mm bzw. 12 mm
Gehäuselänge: 15 mm bzw. 20 mm
PGL-F-450
PGL-F-Serie zeichnet sich durch seine Kompaktheit, hohe Stabilität, lange Lebensdauer und Mobilität aus. Das Modul kann an einen PC mit der USB Schnittstelle angeschlossen und kontrolliert werden. Zusätzlich besteht die Möglichkeit das Modul mit einem Liniengenerator auszustatten.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 80 mW
Linienwinkel: 10°, 15°, 30°, 45°, 50°, 60°, 75°, 90°
Amplitudenrauschen: < 0,5%, 1% (rms, 20 Hz ~ 20 MHz)
Modulation: 0,1 - 50 kHz
Strahlrichtungsstabilität: < 0,05 (mrad/°C)
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 5 V ± 0,5 V , 1 A (USB)
Geschätzte Arbeitszeit: 5.000 Std.
Garantie: 6 Monate

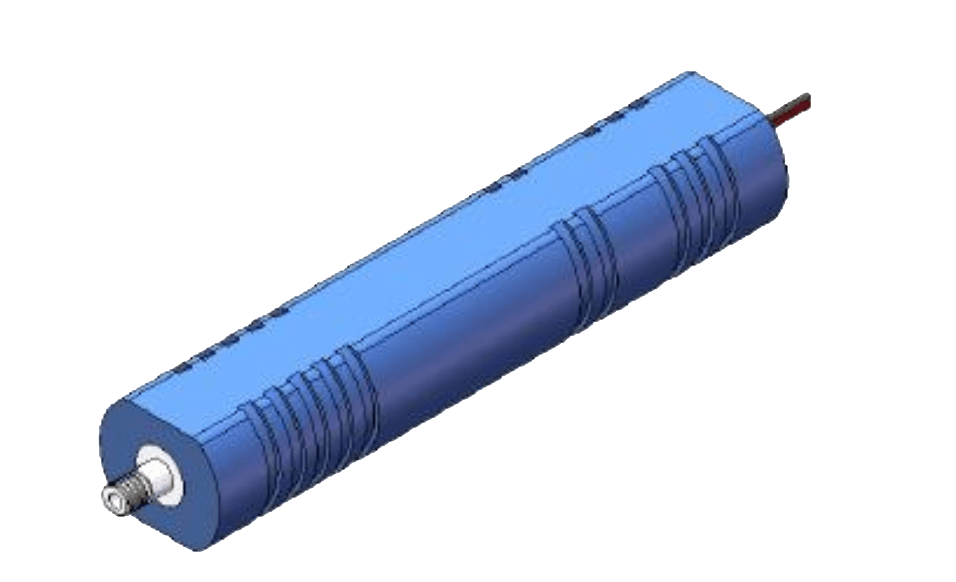

PGL-FC-450 (fasergekoppelt)
PGL-FC-Serie zeichnet sich durch großen Betriebstemperaturbereich (kein TEC), hohe Zuverlässigkeit und geringe Anschaffungskosten aus. Anwendungsgebiete: Ausrichtung, Vermessung, Belichtung, usw.
Wellenlänge: 450 nm
Operationsmodus: CW
Ausgangsleistung: 50 mW
Leistungsstabilität: < 5% (rms, 4 Std.)
Faserkerndurchmesser: 400 µm
Faserkopplung: FC/PC oder SMA905
Arbeitstemperatur: 15 ~ 30 °C
Aufwärmzeit: < 10 min
Stromversorgung: DC 5 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate

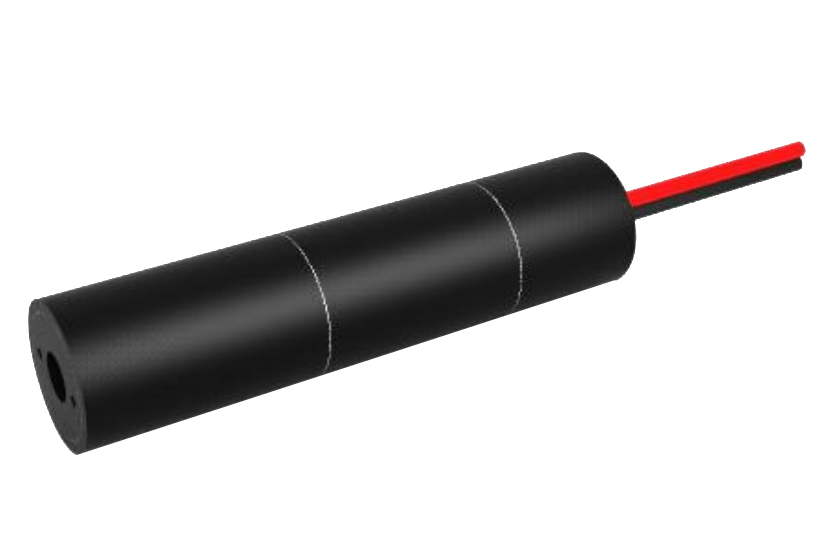

PGL-VI-450
PGL-VI-450 ist ein Hochleistungs-Lasermodul bei 447 nm. Das Modul zeichnet sich durch seine kompakte Form, hohe Ausgangsleistung und lange Lebensdauer aus. Anwendungsgebiete sind: medizinische Laserbehandlung, wissenschaftliche Esperimente, optische Messtechnik, usw.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 50 mW
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Arbeitstemperatur: 15 ~ 30 °C
Stromversorgung: DC 6 V PCB
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate
Optional: Einstellbare Fokusdistanz

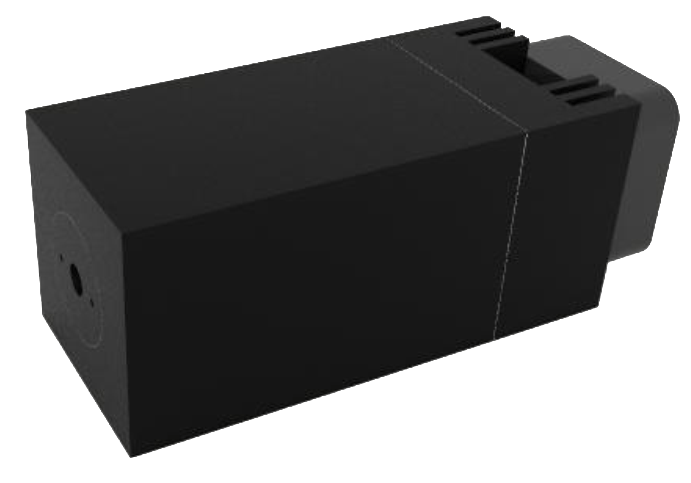

PGL-FS-450
Kompaktes Diodenlasermodul bei 450 nm. Günstiger Preis, Kompaktheit und einfache Handhabung und erhöhte Strahlrichtungsstabilität zeichnen das Moduls aus. Typische Anwendungen: Laserpointing, Lasershows und Belichtung. Aufgrund seiner guten Strahparameter ist der Laser auch für RGB Anwedungen prädestiniert.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 50 mW
Leistungsstabilität: < 1%, < 3%, < 5%, (rms, 4 Std.)
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Strahlhöhe: 15 mm
Strahlrichtungsstabilität: < 0.05 mrad
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 10 min
Stromversorgung: DC 7/12V oder AC 90-264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

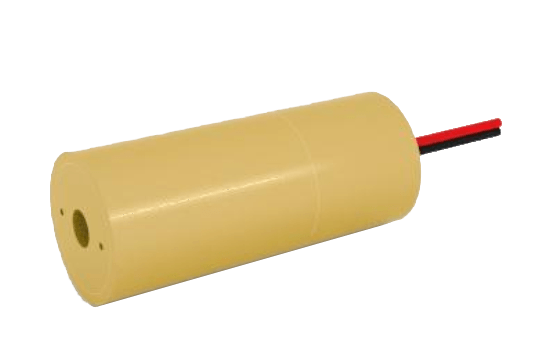

PGL-H-450
PGL-H-450 ist ein Hochleistungs-Lasermodul bei 450 nm. Das Modul zeichnet sich durch seine kompakte Form, hohe Ausgangsleistung und lange Lebensdauer aus. Anwendungsgebiete sind: medizinische Laserbehandlung, wissenschaftliche Esperimente, optische Messtechnik, usw.
Wellenlänge: 450 ± 10 nm
Operationsmodus: CW
Ausgangsleistung*: > 1, 10, ..., 50 mW
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Arbeitstemperatur: 15 ~ 30 °C
Stromversorgung: DC 6 V PCB
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate
PGL-V-H-450
Kompaktes Diodenlasermodul bei 450 nm. Günstiger Preis, Kompaktheit, hohe Leistung und einfache Handhabung zeichnen das Moduls aus. Typische Anwendungen: Laserpointing, Lasershows und Belichtung. Aufgrund seiner guten Strahparameter ist der Laser auch für RGB Anwedungen prädestiniert.
Wellenlänge: 450 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) > 1, 10, ..., 80 mW
b) > 80, 100, ..., 1000 mW
Leistungsstabilität: < 1%, < 3%, < 5%, (rms, 4 Std.)
Mode: a) ~ TEM00
b) Multimodig
Strahldurchmesser: a) ~ 5,0 mm (1/e²)
b) ~ 2,0 x 4,0 mm (1/e²)
Strahldivergenz: a) < 1,5 mrad (voller Winkel)
b) < 3,0 x 0,5 mrad (voller Winkel)
Strahlhöhe: 15 mm
Strahlrichtungsstabilität: < 0.05 mrad
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 10 min
Stromversorgung: DC 7/12V oder AC 90-264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-450(FC)
Fast alle 450 nm Lasermodule können mit MM- oder SM-Fasern unterschiedlicher Kerndurchmessern gekoppelt werden. Hier finden Sie alle möglichen Faserkopplungen und die Parameter.
FC-450
Die FC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Laserresonator, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Kristalltemperaturregelung in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr excellent fürs Pumpen, wissenschaftliche Forschung und für industrielle und medizinische Anwendungen.
FC-W-450C
Die FC-W-xxxC-Serie (Fiber Coupling Laser System) ist die Hochleistungsvariante der FC-Serie und beinhaltet Laserdiode, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Temperaturkontrollr in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
FC-W-450H-II
Die FC-W-xxxH-Serie (Fiber Coupling Laser System) bietet höchstverfügbare Leistung und beinhaltet Laserdiode, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Temperaturkontrollr in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
