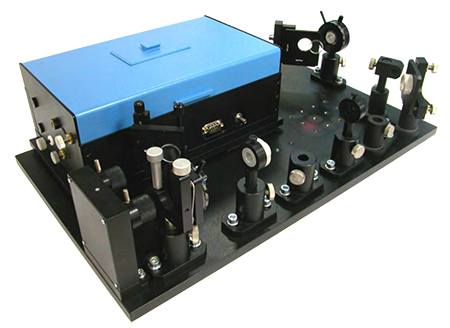

Frequenzverdoppler Frequenzsummenbildung Quasi-CW resonant single frequency schmalbandig Ti:Saphir Farbstofflaser

FD-SF-07


Effizienter resonanter Frequenzverdoppler
- Verdopplung von Quasi-CW
- Frequenzsummenbildung
- Frequenzvervielfachung

Verdopplungseffizienz (@1Watt input):
950-1100 nm -> 475-550 nm         >20% (>35%)
700-950 nm -> 350-475 nm           >25%
550-700 nm -> 275-350 nm           >20%
488-550 nm -> 244-275 nm           >15%
Linienbreite                                      < 1 MHz (< 5 MHz)

Der resonante Frequenzverdoppler FD-SF-07 ermöglicht eine effiziente Erzeugung der zweiten Harmonischen  von CW-Einfrequenzlasern wie Ti:Saphir- /Farbstofflasern, DPSS-Lasern (Nd: YVO4, Yb:YAG), Faserlasern (Yb, Er) und anderen.

FD-SF-07 bietet eine verbesserte Verdoppelungseffizienz und eine ultrastabile Leistung, auch wenn dieser mit Lasern gepumpt wird, die nicht frequenzstabilisiert sind oder deren Betrieb in einer Umgebung mit extremen äußeren akustischen Störungen und Vibrationen stattfindet.

Frequenzverdopplung eines Ti:Saphir lasers in den UV Bereich

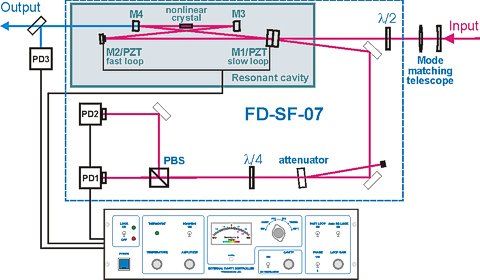

Freqeunzverdoppler mit Treiberelektronik Cavitydesign
Im Verdoppler ist ein stabiler und kompakter Ringresonatorverbaut, welcher mit einem ultraschnellen zweistufigen Adaptionssystemausgestattet ist. Dieses System passt die Eigenfrequenz des Resonators an die der Eingangsstrahlung an und garantiert somit eine hohe Stabilität der Ausgangsleistung der zweiten Harmonischen.

Der optimierte Resonator in Kombination mit hochwertigen Spiegeln und Hochleistungs-AR-Beschichtungen der optischen Oberflächen des nichtlinearen Kristalls gewährleisten eine hohe Ausgangsleistung.

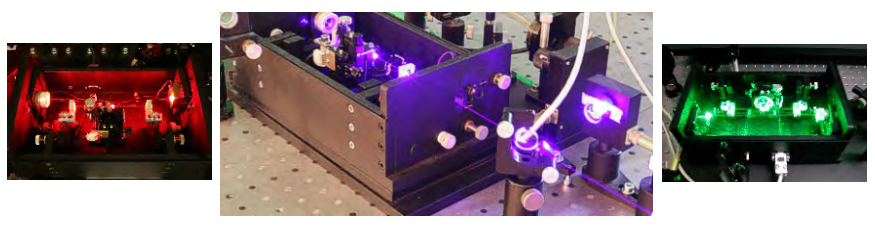

Frequenzverdoppler rot grün ultraviolet Innenaufbau im Betrieb
Wird der Laser mit 1 Watt gepumpt, so erreicht die frequenzverdoppelte Strahlung folgende Werte:
  • Mehr als 200 mW im Bereich 475-550 nm (für 950-1100 nm Eingang) (auf Anfrage mehr als 350 mW)
  • Mehr als 250 mW im Bereich 350-475 nm (für 700-950 nm Eingang)
  • Mehr als 200 mW im Bereich 275-350 nm (für 550-700 nm Eingang)
  • Mehr als 150 mW im Bereich 244-275 nm (für 488-550 nm Eingang)
Wird der Verdoppler mit höheren Leistungen gepumpt, so erreicht die Verdopplungseffizien sogar
40% (gepumpt mit Ti: Saphir Laser) bzw.
25% (gepumpt mit grünem DPSS @ 532nm oder Yb:YAG-Laser @ 515 nm).
Die elektronische Steuereinheit des Verdopplers "FD-SF-07" ist serienmäßig mit einem zusätzlichen Steuerfotodetektor ausgestattet, der die Optimierung der Resonatorausrichtung sowohl für die Grundwelle als auch für die zweite harmonische Strahlung stark vereinfacht.

Die Elektronik steuert auch dasschnelle zweistufige System für die automatische Anpassung der Resonatorfrequenz an die Frequenz der Eingangsstrahlung (langsamer und schneller Loop, realisiert mit zwei Piezos).

Effizienter Betrieb auch mit Lasern ohne Frequenzstabilisierung möglich (wie TIS-SF-07, DYE-SF-07)

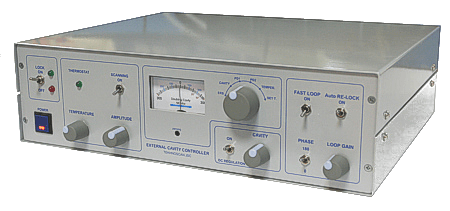

Frequenzverdoppler Treiber Elektronik Kontroleinheit kontrolpanel
NEU

Der Frequenzverdoppler FD-SF-07 bietet nun die Möglichkeit nicht nur frequenzvedoppelte Laserstrahlung, sondern auch Frequenzvervielfachung zu erzeugen oder Summenfrequenz von zwei verschiedenen Wellenlängen zu bilden, z.B.:

Input 1: 532 nm (Mozart 532)
Input 2: 690 - 1025 nm, 1,5 W (TIS-SF-07)
Output: 300 - 350 nm, bis zu 50 mW und mehr

In diesem Beispiel wird die Linie des Ti:Saphir-Lasers anhand des Ausgangssignals des Verdopplers angepasst.

Auch besteht die Möglichkeite Quasi-CW Laserstrahlung zu verdoppeln. Hier ist der Aufbau des Verdopplers so gestaltet, dass sich die Resonatorlänge des Verdopplers an die Repititionsrate der Fundamentalen Strahlung anpassen lässt.
FEATURES

Effizient

Verbesserte Verdopplungseffizienz von bis zu 40%

Ultrastabile Leistung

auch unter extremen äußeren Vibrations- und akustischen Störungen

Temperaturstabilisiert

Um optimale Effizienz zu gewährleisten, wird der nichtlineare Kristall temperaturstabilisiert

Einfach

Leicht abnehmbarer Deckel und zugängliche Komponenten zwecks Erstjustage

Schnell

Schnelle automatische Erfassung der Fundamentalwellenlänge und Anpassung des Resonators für optimale Effizienz

Hohe Intrakavitäts-Leistungsüberhöhung

> 130
