TIS/DYE-SF-07

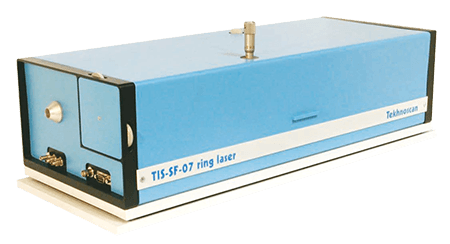

Ti:Saphir Farbstofflaser single frequency durchstimmbar CW Ringlaser

TIS/DYE-SF-07


CW Single Frequency Ringlaser auf Farbstoff- und Ti:Saphir-Basis

Wellenlänge                  550-700 nm / 700-1050 nm
Ausgangsleistung        > 1.8 W (10 W Pumpleistung)
Scanbereich                 5/6 GHz oder 25/30 GHz
                                       (40/45 GHz auf Anfrage)
Linienbreite                  4 MHz/1s rms (Ti:Saphir)
                                       10 MHz/1s rms (Farbstoff)
Der Einfrequenz-Ringlaser TIS / DYE-SF-07 ist das Ergebnis neuer Ideen im Bezug auf optimale Kombination von Festkörper- (Ti: Sapphire) und Farbstofflaser in einem einzigen Gerät.

Beim TIS/DYE-SF-07 wird das "Umschalten" zwischen Ti:Saphir- und Farbstofflaserbetrieb durch Austausch einiger Resonatorelemente realisiert. Die meisten Komponenten, wie ein Teil der optischen Elemente, Justagekomponenten und elektronische Steuereinheit bleiben für beide Laserarten unberührt.

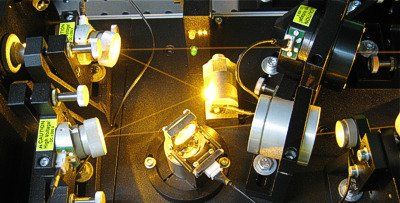

Farbstofflaser Ti:saphir Aufbau Betrieb design Optik
Zum ersten Mal wurde beim Model TIS/DYE-SF-07 ein "doppeloptischer" Aufbau auf Basis eines Ringresonators in horizontaler Ausrichtung realisiert. Solch eine horizontale Ausrichtung erlaubt eine kompakte Positionierung von optischen Elementen auf einer starren und massiven vibroisolierten Platte, was eine sehr hohe Stabilität der Strahlparameter für beide Laserbetriebsarten (Ti:Saphir und Farbstoff) ermöglicht.

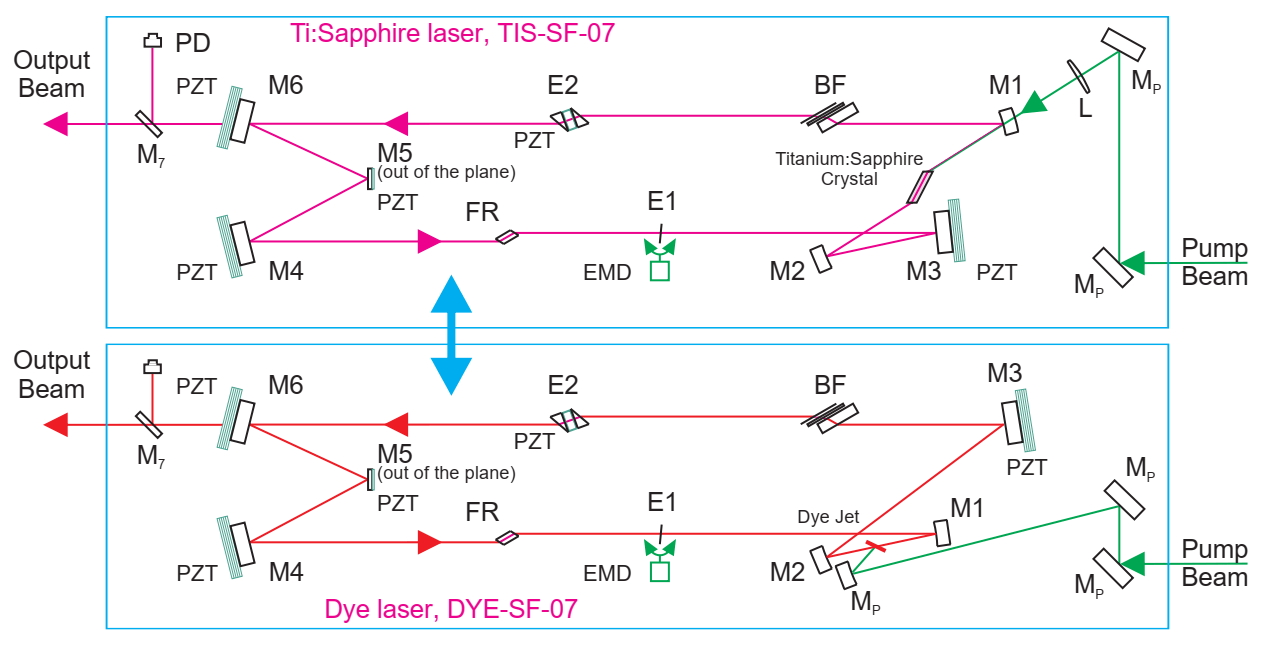

Ti:Saphir Farbstofflaser kombiniert Hybridlaser Resonator Strahlenverlauf Umschalten

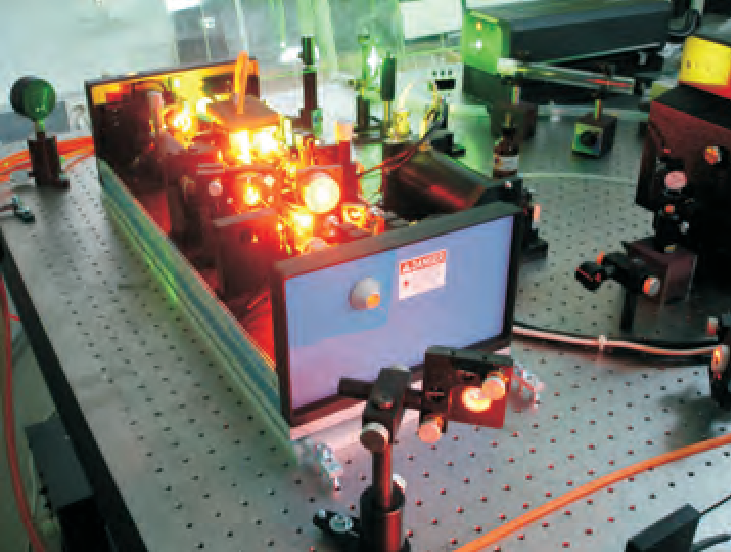

Farbstofflaser im Betrieb durchstimmbar
Der Laser TIS/DYE-SF-07 ist ein passiv stabilisierter single frequency Laser. Die Linienbreite in der Ti:Saphir-Konfiguration beträgt ca. 5 MHz rms und in der Farbstoff-Konfiguration 10 MHz rms. Aktive Frequenzstabilisierungist durch einen externen thermostabilisierten Resonator in Modell TIS/DYE-SF-777 verfügbar. Dieser bietet Linienbreiten von weniger als 10 kHz/s rms für Ti: Saphir und weniger als 100 kHz/s rms für Farbstofflaser.
Der Standardspektralbereich des Lasersystems von 550-1050 nm kann mit Hilfe des effizienten externen Frequenzverdopplers FD-SF-07 auf den Bereich von 275 bis 525 nm erweitert werden.
FEATURES

Verbesserte Stabilität

Der Resonator ist durch einen volumetrischen Rahmen stabilisiert, welcher wiederum mit drei Invar-Stangen befestigt ist. Dies sorgt zusätzlich für Stabilität.

Präzise

Präzise und einfache Justagemöglichkeit der optischen Komponenten und des Pumpstrahls

Ergonomisch und zuverlässig

Die Steuerungselektronik ist intuitiv und ermöglicht leichte und präzise Bedienung des Lasers

Schnell

Schnelle Einstellung der gewünschten Wellenlänge und simpler Spiegelsatztausch für das Wechseln des spektralen Bereichs

Möglichkeit des direkten Pumpens

ohne zusätzliche Spiegel und/oder Abstandshalter, mit gängigen DPSS-Lasern

Flexibel

Sowohl Farbstoff, als auch Ti:Saphir verwendbar.
